動畫演示3種液體流量計的工作原理，真漲見識!

流量計（Flowmeter）可用于氣體、液體、蒸汽等介質流量的測量。為了更好的展示流量計測量原理，小編采用動畫演示的方法來給大家介紹流量計的工作原理!

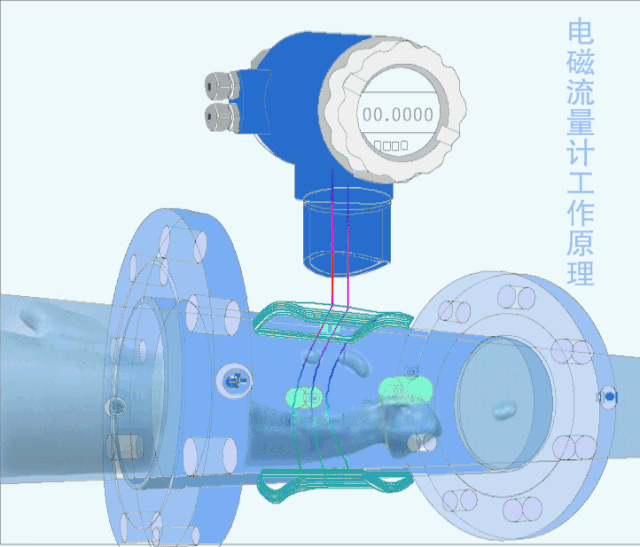

1.電磁流量計

工作原理：基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁常當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。

工作特點：①具有雙向測量系統;② 傳感器所需的直管段較短，長度為5倍的管道直徑；③ 壓力損失小；④測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；⑤主要應用于污水處理方面。

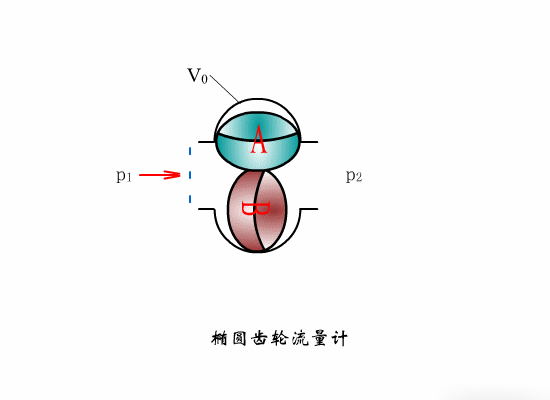

2.橢圓齒輪流量計

工作原理：當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。

工作特點：流量測量與流體的流動狀態無關;粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘度愈大，泄漏誤差愈小，對測量愈有利;橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
3.雙轉子流量計

工作原理：進、出口處較小的壓差推動轉子旋轉，同一時刻，每一個轉子在同一橫截面上受到流體的旋轉力矩雖然不一樣，但兩個轉子分別在所有橫截面上受到旋轉力矩的合力矩是相等的。因此兩個轉子各自作等速、等轉矩旋轉，排量均衡無脈動。螺旋轉子每轉一周可輸出 8 倍空腔的容積，因此，轉子的轉數與流體的累積流量成正比，轉子的轉速與流體的瞬時流量成正比。轉子的轉數通過磁性聯軸器傳到表頭計數器，顯示出流過流量計(流過管道)的流量。

工作特點：① 適用于稀油、輕質油、稠油、含砂量大、含水量大的原油，被測量液體的粘度范圍大;② 流量計通過的液體流量大;③使用壽命長，準確度高，可靠性強;④壓內損失極小;⑤可直接與計算機聯網。
